全铜整体式翅片管节能散热器

2016-06-03 08:53:27 来源：亚洲中国新闻网编辑：

整体式翅片管节能散热器产品说明

专利号：ZL 201220266500·6

一、整体式翅片管节能散热器：（材质紫铜）

该产品做工精细、全部组装件、没有焊接点、不需要垫片、密封性能好、体积小重量轻、散热面积大、防腐蚀性能好、承受压力大、使用期70年以上,符合国务院《节能减排“十二五”规划》推广的节能产品。

二、地暖采暖容水量：

户均每平米容水量1.6kg/㎡, 一百万平米可容水量1600000kg，即1600t。

三、整体式翅片管节能散热器采暖容水量：

户均每平米容水量0.025kg, 一百万平米可容水量25000kg，即25t。

四、节能比例：

目前比世界上任何一款采暖节能50倍；

五、安装价格：

根据房间的面积、高度安装（按照国家采暖面积高度2.8米内）计算，超出部分另算。最小不得低于60㎡,低于的按60㎡计算,超出的按实际面积计算。安装时向用户预收加工订做总款80%，余款20%安装验收完付清。整体式翅片管节能散热器168元/㎡使用年限70年以上。用电、燃气采暖壁挂炉68元/㎡,管道配套费28元/㎡,安装费20元/㎡,合计：284元/㎡，三年内免费维修。

六、用途前景：

一次性安装终身享有,随时供暖不受限制, 本产品有着广阔的市场前景。它适用于每户家庭、学校、住宅楼、商场、办公场所等，尤其是为孕妇、儿童、老年人每年在供暖前和停暖后解决了不再忍受室内的阴冷、潮湿之煎熬,省去交采暖费的繁琐,它是我们国家最节能的采暖产品。

七、电、水地暖的二大弊端：

第一,管道如遇漏水不能及时发现,会给用户造成经济损失：

第二,地面有温度时地上的浮尘颗粒物会在空中漂浮很容易给孕妇、儿童、老年人健康造成隐患,易患上呼吸道疾病及引起其它病变。

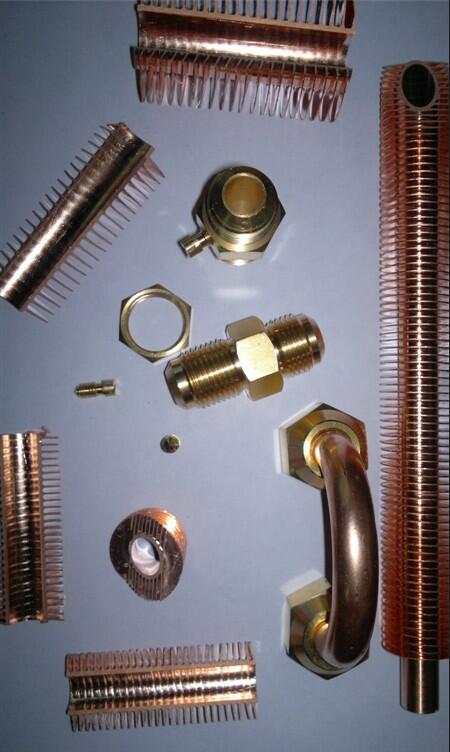

照片 1

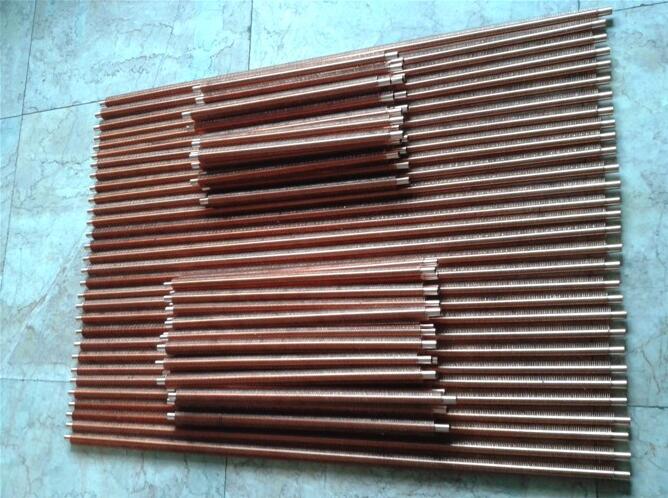

照片 2

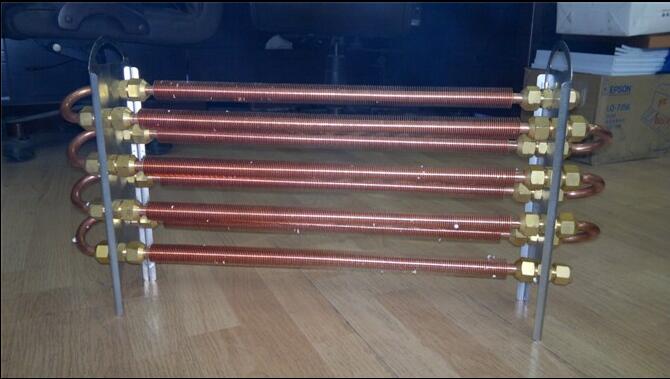

照片 3

专利证书

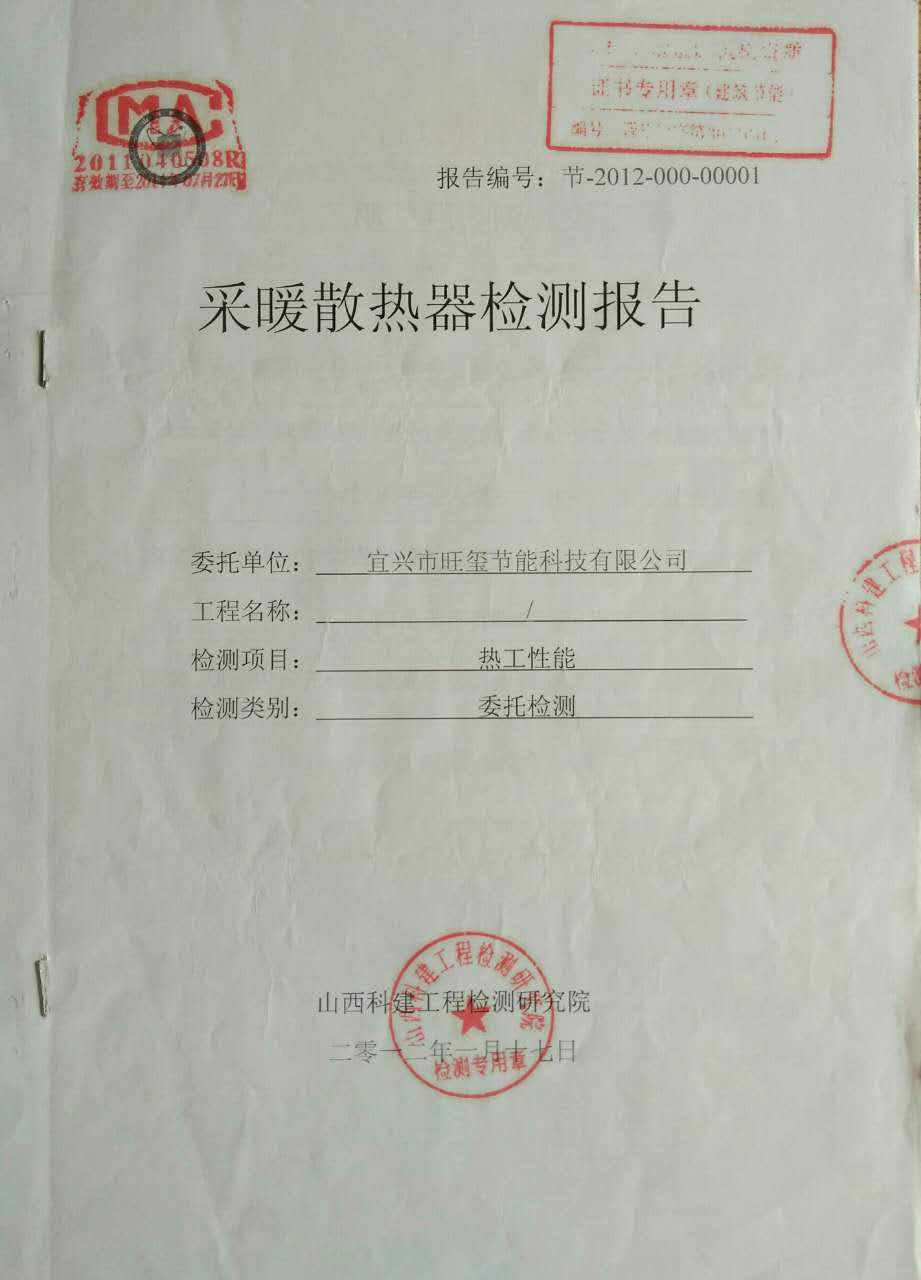

检测报告 1

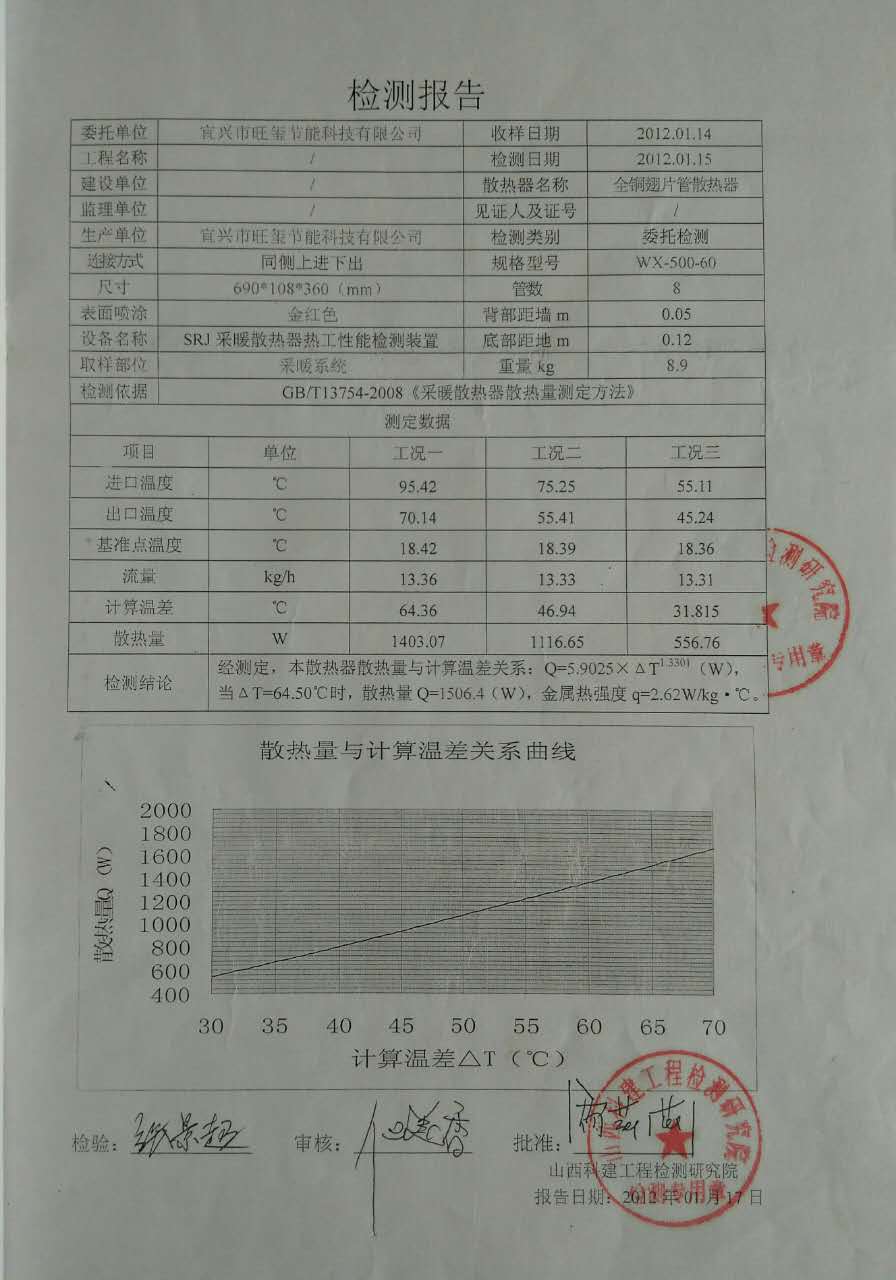

检测报告 2

“整体式翅片管节能散热器”说明

北京群汇国际科技文化传媒有限公司，组织科研人员，经过多年的研究，成功研究出了真正意义上的节能减排散热器-整体式翅片管散热器。该散热器导热快、无焊接点、内外无垫片属组装成型，散热面积大，消耗介质少，造型美观，连接方便，防腐性能优良，对节能减排具有非常重要的意义和推广价值。

一、政策可行性分析；

随着人们物质生活水平的提高，对材料、能源的消耗越来越多，而材料、能源的储量基本上是一定的。因此，如何提高材料、能源的利用率，应对材料、能源的枯竭，更显得非常重要。目前全世界多数国家认识到节约材料、能源、减少排放的重要性，且在各个方面进行了深入的研究，并取得了一定的成就。

建筑作为人们生产、生活的必须品，在材料、能源消耗方面占了很大的比重，具有很大的节约潜力可挖。为了提高公民的节约意识、挖掘潜力，促进节能减排，我国政府出台了一系列的节能政策：

1、《中华人民共和国节约能源法》节能是我国的基本国策。

2、《建筑金属制品行业“九五”计划和2010年远景目标》（1996年6月）要把轻金属散热器的研制作为主攻方向。……坚决淘汰一批技术经济指标落后的、能耗高的产品（如大六零型），以满足建筑事业需要和改善居住环境的需求。

3、建设部10号公告《关于推广应用住宅建设新技术、新产品的公告》（1998年5月4日）；依据节能的需要，积极发展节能轻型散热器，提高散热器的金属热强度值，散热效率要注重散热器的功能使用与装饰效果和统一。增强散热器的装饰性，发展独立式家用小型热水供热设备。

4、建设部76号公告《民用建筑节能管理规定》（2000年10月1日）：第四条“国家鼓励建筑节能技术进步，鼓励引进国外先进的建筑节能技术，禁止引进国外落后的建筑节能技术、材料和设备。”第五条“新建居住建筑的集中采暖系统使用双管系统推行温度调节和用户热计量装置，实行热计量收费”。

5、建设部〔建城（2003）148号〕公告《关于城镇供热体制改革试点工作的指导意见》（2003年7月21日）“停止福利供热，实行用热商品化，货币化，逐步实行按用量计量收费制度，积极推进城镇现有住宅节能改造。”继续发展和完善集中供热主导，多种方式相结合的城镇供热采暖系统。”

6、建设部218号公告《关于发布建设部推广应用和限制禁止使用技术的公告》（2004年3月18日）：推广符合建筑节能的散热器有四种：钢制（板型、管型、钢管装饰性）散热器，铜（钢）铝复合散热器、铝制柱翼型散热器、内腔五粘砂灰铸铁散热器；限制2种：内腔粘砂铸铁散热器、钢制闭式串片散热器；禁止1种：灰铸铁长翼型散热器。

建筑采暖在建筑消耗能源中占了很大比例。近年来，建筑运行能耗占我国能耗总量的比例，已由上世纪70年代末的10%上升到目前的26.7%，接近达到世界平均水平的30%。发达国家实践经验证明，这个比例还将提高到35%左右。目前我国建筑能耗有50%是供热和空调能耗，有鉴于此，“十一五”发展规划期间，建设部要求新建建筑严格执行节能50%的设计标准。而对如此严峻的形势和国家对建筑节能的艰巨任务，作为建筑供暖系统的终端设备，采暖散热器节能的实现迫在眉睫。“整体式翅片管节能散热器”符合国际、国内的发展方向和国家的相关法规政策。产业政策，极具推广价值。

二、技术可行性分析；

整体式翅片管散热器采用直径16.8壁厚2.7mm的紫铜管整体挤压成型，连接弯头采用紫铜固管加工，连接用螺丝也采用黄铜加工，所有连接口全铜连接，不需要胶垫和密封带。这就保证了全铜翅片管散热器的整体性，也使得整体式翅片管散热器具有良好的各项性能。

1、翅片管散热性能；TP2紫铜翅片Φ26管散热器为例，其外表面积为0.346，内表面积为0.04324，内外表面积比为8.4377。配套加附件总重量为1.5kg/m，

每米最低散热量可达300w，散热量与供热面积、暖器容水量如下：

散热量：按每平方米供热105W计标，可供热面积2.857㎡、

容水量：100ml÷2.857㎡=35ml/㎡、

散热量：按每平方米供热75W计标，可供热面积4㎡、

容水量：100ml÷4㎡=25ml/㎡、

散热量：按每平方米供热45W计标，可供热面积6.6㎡、

容水量：100ml÷6.6㎡=15.15ml/㎡、

目前国内外采暖用散热器以铸铁、钢为主，也有部分铜管铝翅片散热器，近年来在许多地方采用了地暖专用塑料管。（铸铁、钢制、铜铝复合散热器他的连接都有焊接点处理不好容易漏水）散热器由于其缺点太多，会有逐步退出市场的迹象，全铜整体式翅片管节能散热器较原有散热器具有以下几个方面的优势；

2、安全性好；整体式翅片管节能散热器耐蚀性好、无焊接点，紫铜管的年平均腐蚀率仅为钢管的1/20;此外铜管耐压高，结构耐久性较好，整体式翅片管散热器工作压力可以大大超过 1.0MPa，而且安全余量大，产品的全寿命周期长，适合我国目前和今后的供暖水质条件。

3、容水量小；整体式翅片管散热器是散热器容水量最低的一种型式;据沈阳建筑大学研究结论在热水供暖系统中，容水量/散热量的比值 (L/W)小的散热器不仅可以节省能源，而且可以提高供热质量和效率。

4、调控简单；整体式翅片管散热器可以加装手动外调节板，实现散热器空气侧的手动热量调节，代散热器温控阀的供暖系统的量调解方式，不仅简单方便，经济可行，且不影响供暖系统运行状态。

5、热利用效率高；整体式翅片管散热器外罩隔绝了大部分的辐射散热，降低了对流器与外墙面之间的无效热损失。据英国和清华大学研究资料介绍，在辐射器与冷的外墙之间加装防辐射隔离板，可以有效降低房间内的无效热耗。

6、适用面宽；整体式翅片管散热器与其它散热器相比，具有其特有的型式变换空间，可以适合各种条件使用。整体式翅片管散热器型式多样，如有适于窗下的单体型，又有适于宽大空间沿墙敷设的连续型和用于特殊场合的埋地型，且出热方向可以调节选择，整体式翅片管散热器可使房间温度比较均匀而无死角，温度均匀，尤其适合高度不大和面积较小的民用住宅建筑供暖，房间舒适性较好。

7、环保质量高；整体式翅片管节能散热器散热元件制造过程对环境污染小，可以实现全部冷加工组装操作。

三、社会效益分析；

1、整体式翅片管散热器耐腐蚀性强、使用年限。我国幅员辽阔，各地水质尽有不同，尤其在北方地区水质极其复杂，对各种材质的散热器都有不同程度的腐蚀，很多材质的散热器，不得已开始做各种内防腐处理，但是所谓的防腐处理都是将一些防腐材料做物理吸附，时间长了，在热水的不断冲刷下很有可能脱落，造成管壁腐蚀，形成穿孔漏水，能够主动防腐的散热器目前只有铜管对流散热器，整体式翅片管散热器采用的是纯铜管，铜管本身不溶于碱、硫等元素，即使氧化也只是生成氧化铜(铜绿)，化学性更加稳定，对腐蚀有天然的抵抗力，目前市场上散热器的各种材质散热器腐蚀穿孔事故率中，全铜管散热器事故率为零，钢制的最高。使用年限的增加，必然减少材料、人工的消耗。

2、整体式翅片管散热器散热效率高恒温舒适；整体式翅片管散热器成型制作和材料选择，保证其整体性，也使其具有良好的各项性能，解决了不同材质膨胀系数不同的难题，翅片与空气的接触面积大大增加空气的加热速度更快更热，通过在密闭空腔的循环加热使整个房间的空气形成对流，房间温度加热更快温度更稳定，热损失更少，人体的舒适度得到充分的满足。

3、整体式翅片管节能散热器节约能源更省钱；众所周知，铜的导热性能是钢的1.4倍，在散热器的家族中铸铁的导热性最差、其次是钢、导热性最好的是铜和铝，钢制散热器的导热性本来就不好，但为了防腐，还不得已必须加厚内壁，并且做内防腐处理，更是让钢制散热器的热效率雪上加霜，铜管由于其天然的防腐特质，使其在散热器家族中尤其突出，不但散热率高，并且安全可靠。全铜整体式翅片管节能散热器不但充分发挥铜管的散热优势其对流散热使其散热效果更高。整体式翅片管节能散热器散热快、热效率高、为分户采暖家庭省下了不少采暖费，也为集中供热的小区节约了大量热源，是国家节能减排的重要方向之一。

4、整体式翅片管节能散热器保养简单；请洁方便、耐腐蚀性，所以无需满水保养，气阀内置，安装完成后只需放一次气，就可终生使用，其外壳表面光滑，便于保养。在我国采暖地区，很少居民小区能够做到满水养护，或者每年放置镁棒，中和水的酸碱性，钢制散热器保养复杂，钢管之间的缝隙也非常难以清洗。整体式翅片管节能散热器只需要用普通毛刷清理即可。

四、技术成熟度及市场需求分析；该项技术是经国家及山西省有关部门检验检测其各方面性能均优于目前市场上的散热器，大同市旺玺节能科技有限公司对其拥有核心技术的知识产权。详细可见专利证书各类检测报告等附件。当然也有关心该技术推广的朋友和专业人士担心现在地暖的应用会阻碍整体式翅片管节能散热器的广泛使用。殊不知，人们渐渐认识到地暖存在着两大弊端。

★管道如遇漏水不能及时发现会给用户造成较大的经济损失，即使发现故障维修难度大，成本也高。

★地面有温度时，地上的浮尘颗粒物会在空中飘浮，很容易给孕妇、儿童、老人健康造成隐患，易患上呼吸道疾病，其或诱发其它病变。

据此，人们会逐渐认同“整体式翅片管节能散热器”是替代传统的铸铁和钢制散热器的最佳方案，而非地暖，除其能耗高于全铜整体式翅片管节能散热器外，更主要将会成为家庭健康杀手。仅我国采暖区域新建建筑的配置散热器和原有建筑的更新置换，市场容量非常巨大。

综合上述，整体式翅片管节能散热器具有节能、省材、安全环保特性，符合我国四节一环保的建度发展要求。

全铜整体式翅片管节能（对流）散热器作为我国节能型散热器的首选形式应该成为轻型散热器重点发展的产品之一积极推广应用将有利于资源节约型社会的建设。

如：我国政府为了节能环保工程，北京、天津、河北、山西、内蒙、辽宁、黑龙江、吉林、陕西、甘肃、宁夏、新疆、青海等地大力推广，（要求建筑设计院）把该产品作为建筑配套产品,全国普及推广整体式翅片管节能散热器独立采暖方式。如能纳入国家和地方财政一次性安装补贴的政策工程上，也可解决长江以南的采暖重大问题,能为国家减少大量基础设施建设的投入,既减少了豆腐渣工程重复情况的发生,又解决了投资及管网工程上建设之难题,更节约了上万亿资金,是一项利国惠民的工程,做到了供暖真正的节能减排碧水蓝天。

整体式翅片管节能散热器外表面积为0.346，内表面积为0.04324，内外表面积比为8.4377。配套加附件总重量为1.5公斤/米。每米最低供热量可达300W，散热量与供热面积、容水量关系如下！

☆300W散热量：按每平方米供热105 W计算，可供热面积2.857m2，容水量：100ml÷2.857 m2=35ml/m2。

☆300W散热量：按每平方米供热75W计算，可供热面积4m2，容水量：100ml÷4m2=25ml/m2。

☆300W散热量：按每平方米供热45W计算，可供热面积6.6m2，容水量：100ml÷6.6 m2=15.15ml/m2。

紫铜翅片Φ26管WX-500-600型散热器与新翼7500.2型（WS）XY 2-6-8/10散热器及水地暖散热量容水量比较如下！

铜翅片500-600型容水量=25ml÷75W=0.33ml/W。

新翼7500.2型容水量=1100ml÷75W=14.6ml/W。

水地暖：Φ20管×壁厚0.2每平方米4米管；容水量：=1600ml÷75W=21.3ml/W。

由以上计算可见新翼7500.2型（WS）XY 2-6-8 /10散热器每平方米容水量是铜翅片散热器每平方米容水量的44.2倍。

水地暖Φ20管×壁厚0.2每平方米4米管是铜翅片管散热器每平方米容水量的64倍。

整体式翅片管节能散热器价格表；

铜材料随着国际铜价浮动，如有价格变动以厂家通知为准。出厂价加10%批发价、出厂价加25%零售价、零售价格统一，运费另算。

规格型号	散热(W)	单根价(元)	出厂价(元)	批发价+(%)	零售价+(%)
WX-500-60-4	600	322	1288	10	25
WX-500-60-5	750	1610	10	25
WX-500-60-6	900	1932	10	25
WX-500-60-7	1050	2254	10	25
WX-500-60-8	1200	2576	10	25
WX-600-60-4	720	342	1368	10	25
WX-600-60-5	900	1710	10	25
WX-600-60-6	1080	2052	10	25
WX-600-60-7	1260	2394	10	25
WX-600-60-8	1440	2736	10	25
WX-700-60-4	840	362	1448	10	25
WX-700-60-5	1050	1810	10	25
WX-700-60-6	1260	2172	10	25
WX-700-60-7	1470	2534	10	25
WX-700-60-8	1680	2896	10	25
WX-800-60-4	960	380	1520	10	25
WX-800-60-5	1200	1900	10	25
WX-800-60-6	1440	2280	10	25
WX-800-60-7	1680	2660	10	25
WX-700-60-8	2720	3040	10	25
WX-900-60-4	1080	400	1600	10	25
WX-900-60-5	1350	2000	10	25
WX-900-60-6	1620	2400	10	25
WX-900-60-7	1890	2800	10	25
WX-900-60-8	2160	3200	10	25
WX-1000-60-4	1200	420	1680	10	25
WX-1000-60-5	1500	2100	10	25
WX-1000-60-6	1800	2520	10	25
WX-1000-60-7	2100	2940	10	25
WX-1000-60-8	2400	3360	10	25
